一 方案背景

轨道式移动监控云台,智能云台轨道机,智能移动轨道车,移动扫描机器人,智能安防监控机器人,导轨式移动云台,轨道式移动安防监控,移动导轨式监控摄像,智能变电站监控

二 方案目标轨道式巡检机器人,智能变电站无人值守,移动式安检,智能轨道式移动监控,云台轨道监控摄像车,智能变电站巡检,轨道式扫描车,监控轨道车,摄像轨道车,移动巡查检测,轨道式移动跟踪拍摄

发源地为居配工程而量身定制的小区配电室智能环境监控系统，通过HT500配电房综合监控装置，配备温湿度、漏水、SF6、O2、烟雾、噪声、红外等传感器，为配电所动力、环境、安全、设备的监控应用提供高可靠性、高度适用性的解决方案。实现远程监测，无人值守，减少人工成本，并且提前预警，避免重大事故发生，减少损失，为设备的安全运行提供保护，提高运维效率。

三 行业痛点

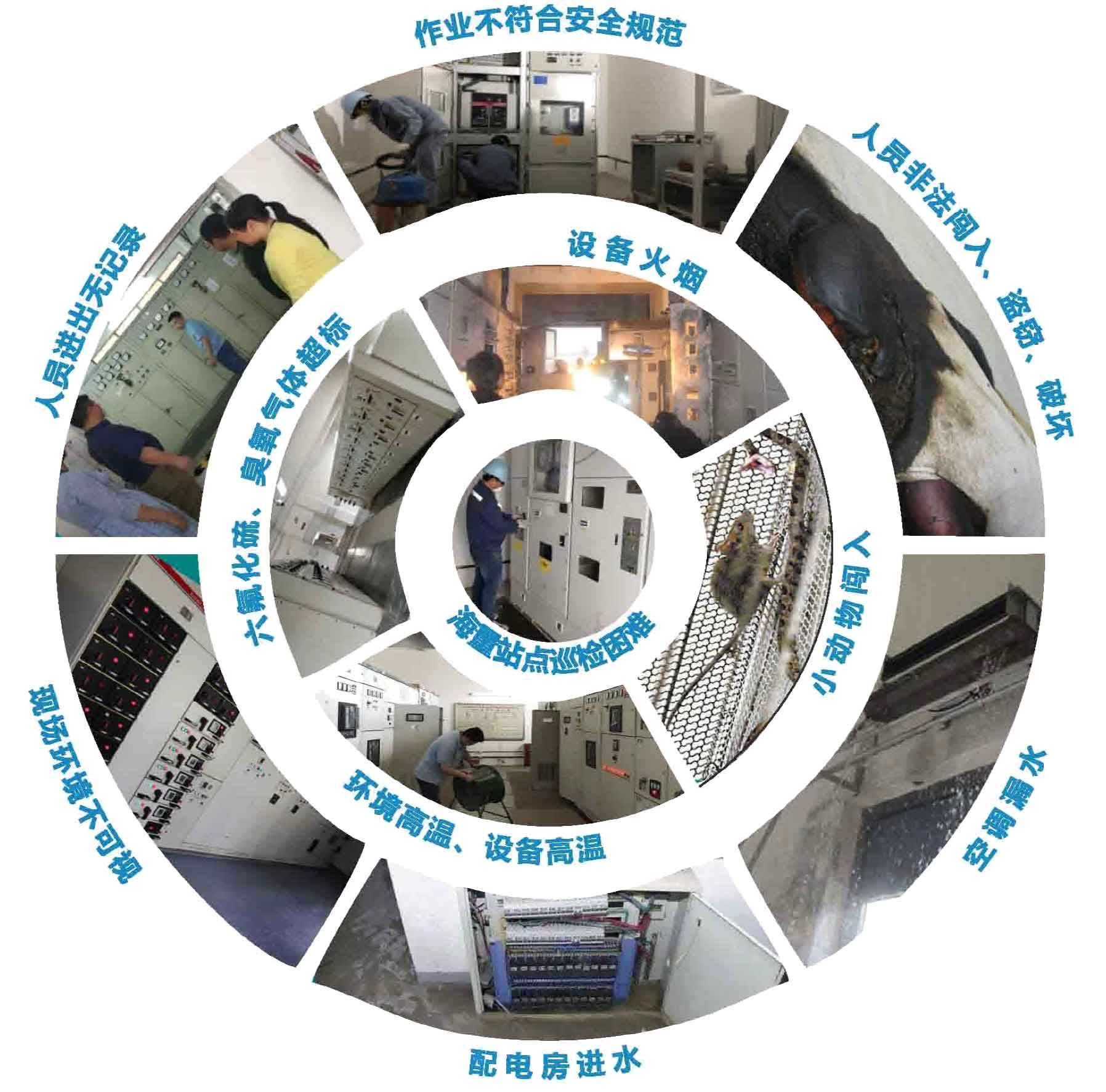

配电室环境监测 行业痛点

四 系统功能目标

1）智能远程巡检助力无人值守

在配电室室内顶架设一条铝制轨道，室内轨道式智能巡检机器人上搭载高清摄像机、红外热成像、局放监测、温湿度传感器、有害气体传感器等，用于配电房的远程巡检。

轨道机器人巡检 示意图

2）温湿度自动调节

■设置温湿度告警上下限值。

■根据配电室室实际温湿度智能调节空调的运行状态，使配电室始终保持恒温恒湿。

■配电室停电再来电之后，系统自动开启空调到合适温度，无需人员到场操作。

3）空气质量自动调节

■设定风机每天定时启动和停止的时间，以保证配电室每天至少通风一次。

■当SF6气体浓度超过1000ppm时（上下限值可自定义），显示浓度超标信息，并进行报警，自动启动风机。

■当氧气浓度低于18%时（上下限值可自定义）显示浓度下限超标信息，并进行报警，自动启动风机。

4)漏水告警

■管道破裂或是雨天墙壁裂缝渗水等情况都会引发漏水故障，而漏水检测功能能非常迅速地检测出水浸异常。

■在配电室的重点部位及空调机的加湿管、抽湿管、本体等部位的活动地板下，设置漏水传感器，一旦配电室出现漏水情况，即产生漏水报警。

5）智能灯光控制

■根据设定的条件，对探测器、摄像头等站端设备产生的报警信号，自动打开灯光。

■针对各房间内灯具进行远程管理，提高节能效率。同时配合视频监控，消除房间内因光线不足而造成视频画面不清晰的状况。

配电室环境监测 功能

五 系统架构

根据《配电房管理制度》、《配电房操作规程》以及《电力安全生产条例》等文件精神，结合电科恒钛实际应用案例，采用分布式和模块化架构，把配电室环境监测系统分为站端设备和管理平台两部分。

站端设备以HT500系列站端监控主机为核心，能够接入开关柜、环网柜、变压器传感器或智能设备，温湿度等环境传感器，在线式红外母线温度传感器，电缆无线测温设备，SF6和O2传感器，H2S传感器以及O3传感器。对射/红外等安防设备、消防主机设备，一路门禁、8-24路灯光/空调以及风机的控制等功能。并可以通过扩展实现图像抓拍、SF6泄露报警、消防报警等功能。

配电室环境监测系统 架构
